পাওয়ার ইকুইপমেন্টের জন্য অ্যালুমিনিয়াম নলাকার কেস সহ থ্রি ফেজ এসি ফিল্টার ফিল্ম ক্যাপাসিটর
আবেদন
এসি ফিল্টারের জন্য ব্যবহৃত পাওয়ার ইলেকট্রনিক সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়হাই-পাওয়ার ইউপিএস-এ, এসি ফিল্টারের জন্য পাওয়ার সাপ্লাই, বৈদ্যুতিন সংকেতের মেরু বদল এবং অন্যান্য সরঞ্জাম,হারমোনিক্স এবং শক্তি ফ্যাক্টর নিয়ন্ত্রণ উন্নত।
প্রযুক্তিগত ডেটা
| অপারেটিং তাপমাত্রা বিন্যাস | সর্বোচ্চ। অপারেটিং তাপমাত্রা: +85℃উপরের বিভাগের তাপমাত্রা: +70℃নিম্ন বিভাগের তাপমাত্রা: -40 ℃ |
| ক্যাপাসিট্যান্স পরিসীমা | 3*17~3*200μF |
| রেটেড ভোল্টেজ | 400V.AC~850V.AC |
| ক্যাপাসিট্যান্স সহনশীলতা | ±5% ( জে );±10% ( কে ) |
| টার্মিনালের মধ্যে ভোল্টেজ পরীক্ষা করুন | 1.25UN(AC) / 10S বা 1.75UN(ডিসি) / 10 এস |
| কেস থেকে ভোল্টেজ টার্মিনাল পরীক্ষা করুন | 3000V.AC/2S,50/60Hz |
| ওভার ভোল্টেজ | 1.1Urms(অন-লোড-ডুরের 30%।) |
| 1.15Urms(30 মিনিট / দিন) | |
| 1.2Urms(5 মিনিট / দিন) | |
| 1.3ইউrms(1 মিনিট / দিন) | |
| অপচয় ফ্যাক্টর | Tgδ ≤ 0.002 f = 100Hz |
| স্ব আবেশ | 70 nH প্রতি মিমি সীসা ব্যবধান |
| অন্তরণ প্রতিরোধের | RS×C ≥ 10000S (20℃ 100V.DC এ) |
| স্ট্রাইক স্রোত সহ্য করুন | স্পেসিফিকেশন শীট দেখুন |
| Irms | স্পেসিফিকেশন শীট দেখুন |
| জীবনকালের প্রত্যাশা | দরকারী জীবন সময়: ＞100000h U-এএনডিসিএবং 70℃ফিট: ~10×10-9/h(10 প্রতি 109কম্পোনেন্ট h) 0.5×U এএনডিসি40℃ |
| অস্তরক | ধাতব পলিপ্রোপিলিন |
| নির্মাণ | নিষ্ক্রিয় গ্যাস/সিলিকন তেল দিয়ে ভরাট করা, নন-ইনডাক্টিভ, অতিরিক্ত চাপ |
| মামলা | অ্যালুমিনিয়াম কেস |
| শিখা প্রতিবন্ধকতা | UL94V-0 |
| রেফারেন্স স্ট্যান্ডার্ড | IEC61071, UL810 |
নিরাপত্তা অনুমোদন
|
E496566 | UL | UL810, ভোল্টেজ সীমা: সর্বোচ্চ।4000VDC, 85℃সার্টিফিকেট নম্বর: E496566 |

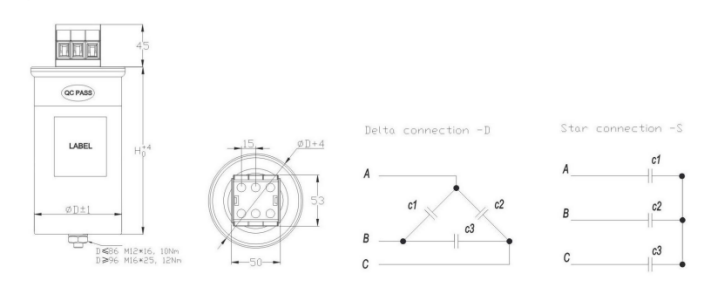

Tতিনি কনট্যুর মানচিত্র
স্পেসিফিকেশন টেবিল
| CN (μF) | ΦD (মিমি) | H (মিমি) | আইম্যাক্স (ক) | Ip (ক) | Is (ক) | ইএসআর (mΩ) | Rth (K/W) |
| Urms=400V.AC | |||||||
| 3*17 | 65 | 150 | 20 | 450 | 1350 | 3*1.25 | ৬.৮৯ |
| 3*30 | 65 | 175 | 25 | 890 | 2670 | 3*1.39 | ৬.২৫ |
| 3*50 | 76 | 205 | 33 | 1167 | 3501 | 3*1.35 | 4.85 |
| 3*66 | 76 | 240 | 40 | 1336 | 4007 | 3*1.45 | 3.79 |
| 3*166.7 | 116 | 240 | 54 | 1458 | 4374 | 3*0.69 | 3.1 |
| 3*200 | 136 | 240 | 58 | 2657 | 7971 | 3*0.45 | 2.86 |
| Urms=450V.AC | |||||||
| 3*50 | 86 | 205 | 30 | 802 | 2406 | 3*1.35 | 4.36 |
| 3*80 | 86 | 285 | 46 | 1467 | 4401 | 3*1.89 | 3.69 |
| 3*100 | 116 | 210 | 56 | 2040 | 6120 | 3*1.5 | 3.8 |
| 3*135 | 116 | 240 | 58 | 2680 | 8040 | 3*1.6 | 3.1 |
| 3*150 | 136 | 205 | 67 | 3060 | 9180 | 3*2.5 | 3.2 |
| 3*200 | 136 | 240 | 60 | 3730 | 11190 | 3*2 | 3.46 |
| Urms=530V.AC | |||||||
| 3*50 | 86 | 240 | 32 | 916 | 2740 | 3*1.75 | 3.64 |
| 3*66 | 96 | 240 | 44 | 1547 | 4641 | 3*1.36 | ৩.৩২ |
| 3*77 | 106 | 240 | 48 | 1685 | 5055 | 3*1.16 | 3.21 |
| 3*100 | 116 | 240 | 65 | 2000 | 6000 | 3*1.87 | 4.2 |
| Urms=690V.AC | |||||||
| 3*25 | 86 | 240 | 29 | 697 | 2091 | 3*2.22 | 3.54 |
| 3*33.4 | 96 | 240 | 36 | 837 | 2511 | 3*1.81 | 3.21 |
| 3*55.7 | 116 | 240 | 44 | 1395 | 4185 | 3*1.24 | ৩.০৪ |
| 3*75 | 136 | 240 | 53 | 2100 | 6300 | 3*1.31 | 2.87 |
| Urms=850V.AC | |||||||
| 3*25 | 96 | 240 | 30 | 679 | 2037 | 3*1.95 | 3.25 |
| 3*31 | 106 | 240 | 36 | 906 | 2718 | 3*1.57 | 2.98 |
| 3*55.7 | 136 | 240 | 49 | 1721 | 5163 | 3*0.9 | 2.56 |
| Urms=1200V.AC | |||||||
| 3*12 | 116 | 245 | 56 | 1300 | 3900 | 3*3.5 | 3.6 |
| 3*20 | 136 | 245 | 56 | ৩৩০০ | 9900 | 3*4 | 2.29 |
উপাদান তাপমাত্রার সর্বোচ্চ বৃদ্ধি (Δটি), উপাদানের ফলে's ক্ষমতাঅপচয় এবং তাপ পরিবাহিতা।
সর্বাধিক উপাদান তাপমাত্রা-বৃদ্ধি ΔT হল ক্যাপাসিটরের হাউজিং এবং পরিবেষ্টিত তাপমাত্রার (ক্যাপাসিটরের সান্নিধ্যে) পরিমাপ করা তাপমাত্রার মধ্যে পার্থক্য যখন ক্যাপাসিটর স্বাভাবিক অপারেশন চলাকালীন কাজ করে।
অপারেশন চলাকালীন ΔT রেট করা তাপমাত্রায় 15°C এর বেশি হওয়া উচিত নয়।ΔT উপাদানের উত্থানের সাথে মিলে যায়Irms দ্বারা সৃষ্ট তাপমাত্রা।রেট করা তাপমাত্রায় ΔT এর 15°C অতিক্রম না করার জন্য, Irms হতে হবেপরিবেষ্টিত তাপমাত্রা বৃদ্ধি সঙ্গে হ্রাস.
△T = P/G
△T = TC- টিamb
P = Irms2x ESR = শক্তি অপচয় (mW)
G = তাপ পরিবাহিতা (mW/°C)
